Dobór przewodu elektrycznego – jak wybrać odpowiedni kabel?

Analiza warunków środowiskowych pracy przewodu

Dobór właściwego kabla do instalacji elektrycznej wymaga przeanalizowania szeregu parametrów, które bezpośrednio wpływają na bezpieczeństwo, żywotność oraz niezawodność całego układu. Zanim elektryk zdecyduje, jaką średnicę i konstrukcję przewodu zastosuje, musi dokładnie określić warunki środowiskowe, w jakich instalacja będzie pracowała. Znaczenie ma zarówno temperatura otoczenia, jak i poziom narażenia na uszkodzenia mechaniczne, ponieważ to one determinują, jaką izolację i jaką trwałość powinien posiadać przewód. Dopiero po ustaleniu warunków zewnętrznych można prawidłowo przejść do analizy parametrów elektrycznych.

Pierwszym kluczowym kryterium pozostaje długotrwała obciążalność prądowa przewodu, czyli maksymalny prąd, jaki może przepływać przez kabel bez ryzyka jego przegrzania. Wartości te określa norma PN-HD 60364, która uwzględnia między innymi sposób ułożenia przewodu i rodzaj jego otoczenia. Im bardziej termoizolacyjne środowisko, tym trudniejsze warunki pracy i niższa dopuszczalna obciążalność, co wymusza dobór przewodów elektrycznych o większym przekroju lub o wyższej temperaturze pracy.

Kolejnym aspektem jest odporność przewodu na warunki zwarcia, która określa, jak kabel zachowa się podczas nagłego wzrostu prądu. Aby dobrać przewód prawidłowo, trzeba uwzględnić maksymalną temperaturę pracy izolacji zarówno dla obciążeń długotrwałych, jak i krótkotrwałych. Parametry te, określane w normach i tabelach producentów, muszą być kompatybilne z działaniem zabezpieczeń nadprądowych – tak, aby bezpiecznik zadziałał zanim przewód ulegnie przegrzaniu.

Następnym czynnikiem jest dopuszczalny spadek napięcia w instalacji, który szczególnie łatwo przekroczyć w przypadku długich odcinków przewodów lub obwodów z dużym obciążeniem. Zgodnie z zasadami elektrotechniki, większy przekrój żył oznacza mniejszy opór, a tym samym mniejszy spadek napięcia. Dlatego dobranie odpowiedniego przekroju przewodu wymaga nie tylko ogólnej wiedzy, lecz również obliczeń zgodnych z normami, tak aby zapewnić prawidłowe działanie wszystkich odbiorników.

Wybór odpowiedniego kabla musi także obejmować ocenę ochrony przeciwporażeniowej, czyli zapewnienie takiej konfiguracji przewodów i zabezpieczeń, która wyeliminuje ryzyko zagrożenia zdrowia użytkowników.

Ostatnim elementem jest wytrzymałość mechaniczna przewodu, która w praktyce decyduje o tym, jak kabel poradzi sobie z uszkodzeniami, drganiami, naciskiem, wilgocią czy uderzeniami. Przewody prowadzone w ziemi, narażone na wodę lub poddawane naciskowi wymagają innej klasy izolacji niż te instalowane w ścianach, listwach czy wnętrzach szaf sterowniczych. Kluczowe znaczenie ma zarówno materiał izolacji, jak i jej grubość, ponieważ to one w największym stopniu odpowiadają za odporność mechaniczną kabla.

Oznaczenia przewodów elektrycznych – jak je czytać?

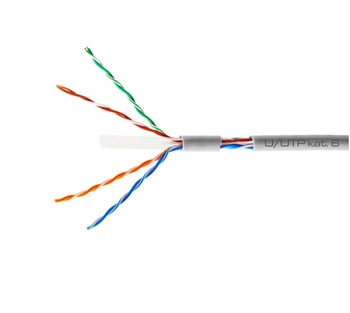

Oznaczenia literowe wygrawerowane na kablach pozwalają szybko określić ich budowę, materiał oraz przeznaczenie. Pierwsze litery odnoszą się do konstrukcji żyły:

• D – drut,
• L – linka,
• L…g – linka giętka.

Kolejne symbole odnoszą się do materiału żyły, jeśli została wykonana z innego materiału niż miedź:

• A – aluminium,
• F – stal.

Następne oznaczenia opisują izolację żyły:

• Y – polwinit,
• G – guma,
• X – polietylen.

Zdarza się również, że przed nimi pojawia się litera odnosząca się do materiału powłoki, jeśli nie powłoka jest wykonana z miedzi:

• Y – polwinit,
• Gs – guma silikonowa,
• H – powłoka bezhalogenowa.

W dalszej części skrótów znajdziemy informacje o budowie przewodu, m.in.:

• a – powłoka z przędzy bawełnianej,
• b – izolacja wytrzymująca wysokie temperatury,
• c – materiał niepalny,
• d – zwiększona grubość izolacji,
• p – przewód płaski,
• u – przewód uzbrojony,
• n – przewód z linką nośną.

Oznaczenia mogą również wskazywać przeznaczenie kabla, np.

• ak – akumulatorowy,
• t – wtynkowy,
• w – wysokiego napięcia,
• jo/jp – przewody jezdny okrągły/płaski.

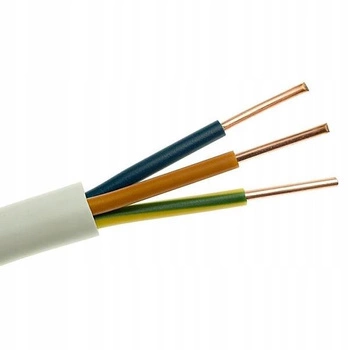

Kolory żył również mogą być dodatkowym sposobem klasyfikacji:

• niebieski – przewód neutralny (N),
• żółto-zielony – ochronny (PE),
• brązowy/czarny/szary – fazowe (L).

Jednak należy przy tym pamiętać, że w starszych instalacjach nie zawsze ten podział był stosowany i najlepiej by przed przystąpieniem do prac instalacyjnych zweryfikować przeznaczenie przewodu.

Dzięki połączeniu kolorów i symboli literowych instalator może jednoznacznie określić zarówno materiał, jak i funkcję konkretnej żyły oraz całego przewodu.

Przekrój żyły – dlaczego jest ważny w doborze przewodu?

Jednym z najczęściej popełnianych błędów jest mylenie przekroju żyły ze średnicą.

Warto zapamiętać, że rozmiar przewodu podawany jest w mm² i określa pole przekroju żyły, a nie jej średnicę.

Przykład: kabel 2,5 mm² nie ma żyły o średnicy 2,5 mm – tylko przekrój odpowiada powierzchni 2,5 mm².

Dlaczego jest to ważne?

Bo przekrój żyły określa, jaki prąd może bezpiecznie przepływać przez kabel.

Przykładowo:

• 1,5 mm² – typowo oświetlenie,
• 2,5 mm² – gniazdka,
• 4–10 mm² – zasilanie dużych urządzeń, płyt indukcyjnych, rozdzielnic.

Jeśli dobierzesz kabel o zbyt małym przekroju, może się on przegrzewać, a nawet ulec uszkodzeniu co w skrajnych przypadkach może doprowadzić do stopienia izolacji, zwarcia lub pożaru.

Aby dowiedzieć się więcej o dopuszczalnym prądzie jaki może przepływać przez kabel sprawdź artykuł jak dobrać przkrój kabla do odpowiedniej mocy.

Napięcie znamionowe przewodów

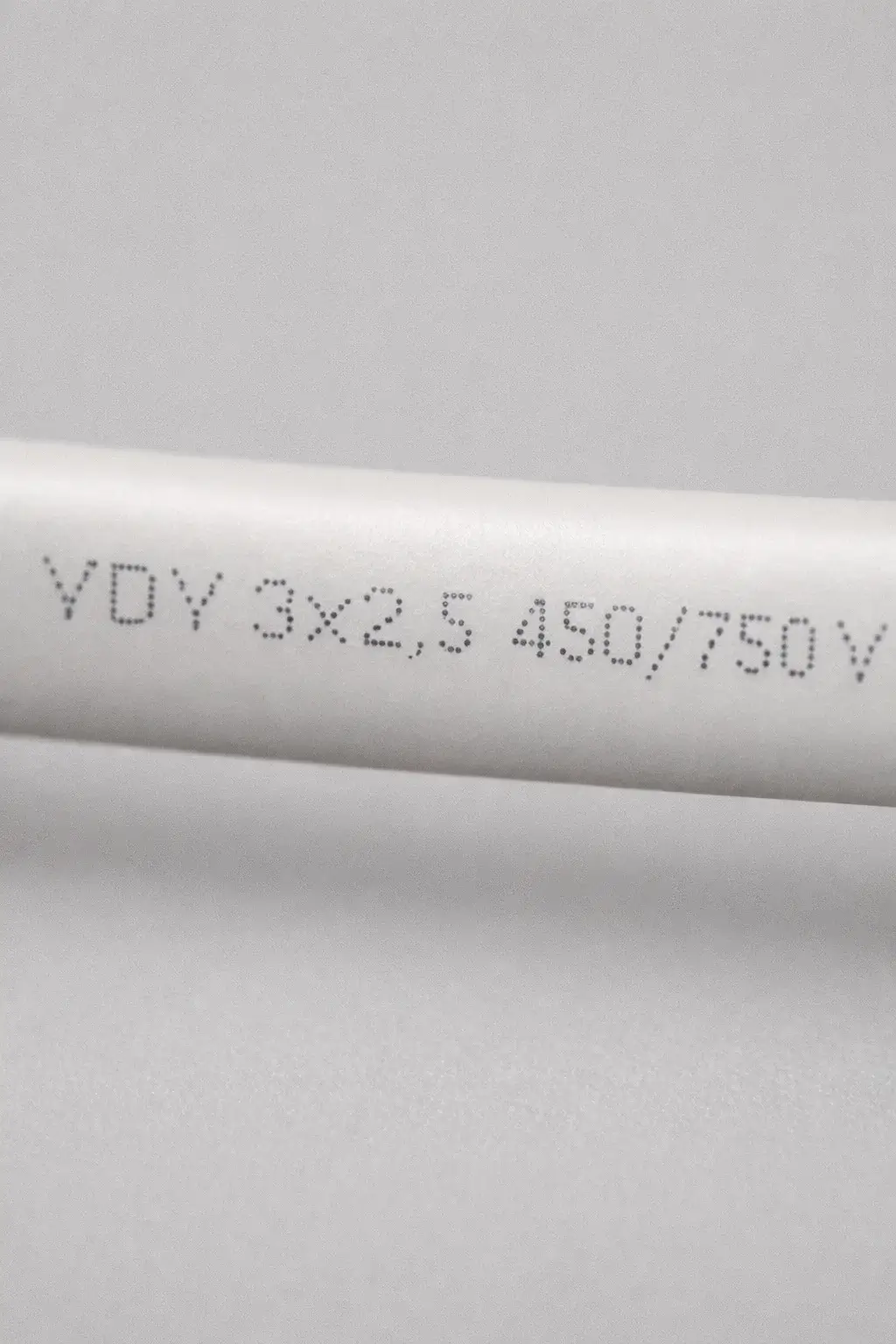

Oprócz oznaczeń dotyczących konstrukcji i przeznaczenia przewodów producenci umieszczają również informację o napięciu znamionowym. Określa ono maksymalny poziom napięcia, jaki izolacja przewodu jest w stanie długotrwale wytrzymać bez ryzyka przebicia. Zapis ten przyjmuje zawsze postać U₀/U – na przykład 300/500 V lub 450/750 V, gdzie każda z wartości ma ściśle określone znaczenie i odnosi się do efektywnego (skutecznego) napięcia przemiennego.

Parametr U₀ opisuje wartość skutecznego napięcia pomiędzy pojedynczą żyłą a żyłą ochronną lub – u przewodów bez żyły ochronnej – pomiędzy żyłą a zewnętrzną powłoką kabla.

Z kolei parametr U oznacza wartość skutecznego napięcia między dwiema żyłami fazowymi, czyli tzw. napięcie międzyfazowe. Dzięki temu podwójnemu zapisowi instalator może jednoznacznie ocenić, jaką odporność dielektryczną zapewnia izolacja zarówno w odniesieniu do pojedynczych żył, jak i do całego systemu przewodów pracujących równocześnie.

Normy dotyczące przewodów elektrycznych

Każdy przewód powinien spełniać określone normy techniczne, takie jak IEC 60228, PN-HD 60364, czy wymagania klasyfikacji ogniowej zgodnie z CPR (EN 50575). Normy te określają między innymi minimalne właściwości elektryczne, wymagania dotyczące izolacji, konstrukcji oraz odporności ogniowej. Instalatorzy, którzy regularnie weryfikują normy, mogą mieć pewność, że dobrane przewody elektryczne zostały przebadane pod kątem kluczowych parametrów bezpieczeństwa. Dodatkowo normy pozwalają ujednolicić sposób znakowania przewodów, co znacznie ułatwia interpretowanie kodów oraz ogranicza ryzyko błędów montażowych. Warto więc każdorazowo sprawdzać, czy przewód posiada numer normy na izolacji lub w karcie katalogowej.
